CIRCUITOS FRIGORÍFICOS CON CO2 (R744)

de Francis CABEZA, septiembre 2021
forma 17 x 24, 290 páginas en color, 265 ilustraciones.
ISBN : 978-2-9511345-9-1

Este nuevo libro de Francis CABEZA familiariza a los frigoristas y futuros frigoristas con este fluido natural para el desarrollo sostenible, con el objetivo de que puedan actuar en circuitos frigoríficos de CO2.

Aborda de forma sencilla y progresiva las particularidades del refrigerante R744 (CO2): origen, características, comportamiento, seguridad, manipulación, etc.

El resto del manual explica el uso del R744 (CO2), los componentes específicos del circuito de refrigerante, el diagrama entálpico para el R744, el uso del R744 en refrigeración industrial y otra información necesaria para el mantenimiento de los sistemas de refrigeración con CO2.

En un capítulo se examinan en detalle los diferentes circuitos frigoríficos utilizados con el R744: subcrítico, transcrítico, doble expansión en cascada, compresión en paralelo, eyector, etc. (la comprensión de este capítulo será más fácil si se estudia previamente el manual "Las bases del frío" de Francis Cabeza).

Sumario

Capítulo 1
Historial
Origen del CO2
Uso frigorífico del CO2 antes de la existencia de los CFC
Abandono y retorno del CO2 en refrigeración
Condicionantes medioambientales
Capa de ozono
Efecto invernadero
Potencial de calentamiento atmosférico (PCA o GWP)
Impacto total equivalente sobre el calentamiento atmosférico (TEWI)
Certificación del personal de intervención y de las empresas
¿Cuáles son las soluciones para el futuro?

Capítulo 2
Conocer el CO2 o R744
Características físicas

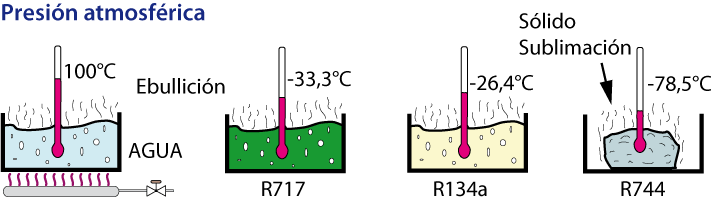

Presión
Punto crítico
Punto triple
Caída de presión y hielo seco
Evacuación de CO2 al aire libre
Dilatatión: CO2 líquido cerrado
Calor latente de vaporización
Volumen específico del vapor
Producción frigorífica volumétrica
Características químicas del CO2
Toxicidad
Inflamabilidad
Solubilidad del agua en el CO2
Eliminación de fugas antes de hacer el vacío
Ensayo de resistencia a la presión o presión de prueba
Deshidratar el circuito antes de la puesta en servicio
Viscosidad del CO2
Acción química sobre los materiales
Aceites lubricantes
Comportamiento del CO2 con el amoniaco
Detector de fugas de CO2 en el NH3

Capítulo 3
Aplicación del CO2
Manipulación del CO2
La botella de carga R744
Regulador de presión y tubo flexible de carga
Protección individual
Analizador para el R744
Detectores de fugas
Requisitos previos para la carga inicial de R744
Realización de la carga inicial
Los componentes del circuito frigorífico
Compresores
Evaporadores
Intercambiadores de calor de placas soldadas
Condensadores
Enfriador de gas o "gas-cooler"
Tuberías
Prueba de la resistencia a la presión
Recipientes y accesorios
Válvulas de seguridad
Presostatos
Filtro deshidratador
Válvula de expansión

Capítulo 4
El diagrama entálpico
Calentamiento del fluido
Curvas de temperatura, de volumen especifico y de entropía
Punto crítico
Esquema del ciclo frigorífico
Compresión, descarga, condensación...
El líquido, la válvula de expansión
Evaporador
Características del ciclo frigorífico
Diagrama del CO2
Aplicación frigorífica del CO2

Capítulo 5
Circuitos frigoríficos con CO2 o R744
Estudio de cada circuito típico mediante el diagrama entálpico
Estudio del circuito frigorífico de CO2
Proyecto
Balance de lo descubierto
Aumento del rendimiento con un intercambiador de calor
¿Qué sucede si aumenta la presión de condensación?
Ciclo transcrítico
Circuito de doble etapa de expansión
¿Cómo aumentar la eficacia del circuito transcrítico?
¿Cómo automatizar la elección de la AP óptima?
¿Qué presión intermedia se debe mantener en el separador de líquido?
Circuito de compresión paralela
Circuito booster transcrítico
Circuito booster transcrítico, de media y baja temperatura
Circuito transcrítico con eyector
Circuito con eyector de vapor de baja presión
Circuito eyector AP y compresor auxiliar
Eyector modulante
Eyector de líquido

Capítulo 6
Utilización del R744 en frío industrial
Circuitos en cascada
Cascada NH3/CO2
El CO2 en régimen inundado
Instalación NH3-CO2
Ciclo termodinámico de la inyección total
Evaporadores alimentados por bomba
Características de una bomba centrífuga de velocidad constante
Estación de bombeo
Desescarche
Circuito NH3-CO2 a -40°C, desescarche por gases calientes
Gestión del aceite en el circuito CO2
Circuito NH3-CO2 de dos temperatura
Intercambiador por aspersión o "spray chiller"

Capítulo 7
Complementos
El aire húmedo
El diagrama sicrométrico
Intercambiador de preenfriamiento adiabático
Unidad de CO2 de baja potencia
Montaje
Puesta en servicio
Sustitución de un deshidratador
El amoníaco (NH3) o R717
Efectos del amoníaco en las personas
Control del aire de la sala de máquinas
R717 tablas y diagrama
R134a tablas y diagrama
R744 tablas y diagramas
Símbolos gráficos para instalaciones frigoríficas
Soluciones de los ejercicios
Símbolos y unidades utilizados en  este libro

59 €
